PERALATAN GAMBAR TEKNIK: PENA GAMBAR

Pena Gambar - Pena gambar adalah peralatan gambar yang memiliki fungsi sama dengan pensil tetapi tidak menggunakan karbon melainkan menggunakan isian tinta. Sebuah gambar kerja sesungguhnya yang digambar dengan tinta, peralatan yang digunakannya adalah pena gambar. Pena gambar ada dua jenis yaitu trekpen dan rapido.

Trekpen

Trekpen adalah pena gambar dengan mata yang dapat diatur sesuai dengan ketebalan garis yang diinginkan. Terdapat beberapa hal yang perlu diperhatikan pada saat menggunakan trekpen yaitu sebagai berikut:

• Tinta yang diisikan di antara dua mata pena tidak boleh melebihi 7mm
• Bagian luar daun pena harus dalam keadaan bersih (terbebas dari tinta)
• Penggaris yang digunakan harus dibalik sehingga bagian miringnya ada di bawah atau bisa dengan mengganjal bagian bawah penggarisnya
• Pada saat menarik garis, trekpen ditarik 60° terhadap garis yang dibuat dan harus dalam posisi tegak

• Pastikan bagian luar mata pena tidak basah dengan tinta karena tinta tersebut akan membasahi mistar dan menempel ke kertas sehingga dapat menyebabkan terjadinya pelebaran tinta

Untuk dapat menggunakan trekpen dengan benar, harus dilakukan latihan secara rutin. Penggunaan trekpen dengan benar dapat membentuk karakter penggunanya menjadi tekun, pekerja keras, pantang menyerah dan percaya diri

Setelah trekpen digunakan, trekpen harus dibersihkan kembali terutama bagian mata penanya. Membersihkan mata trekpen dapat dilakukan dengan cara memutar mata pena sampai bagian dalamnya mudah untuk dibersihkan. Mata pena boleh diasah dengan ampelas halus atau batu asah jika mata pena yang satu dengan yang lainnya tidak rata.

Rapido

Selain menggunakan trekpen, penyempurnaan gambar dengan tinta juga dapat dilakukan dengan rapido. Berbeda dengan trekpen yang harus distel berkali - kali, rapido dapat digunakan dengan lebih praktis karena sudah tersedia mata rapido dengan berbagai ukuran mulai dari 0,1 mm sampai 2 mm. Rapido dapat diisi kembali tintanya jika sudah habis. Rapido terdiri dari tangkai, tabung tinta, badan rapido, mata rapido dan tutup.

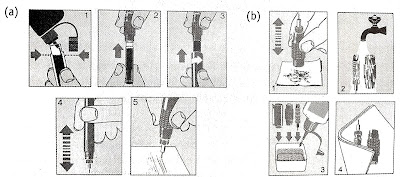

Saat membuat garis dengan rapido, mata rapido cukup ditempelkan pada kertas tanpa harus menekannya. Setelah itu rapido ditarik dengan kemiringan 60° sampai 80° dari kiri ke kanan untuk yang tangan dominannya kanan dari kanan ke kiri untuk yang tangan dominannya kiri. Penarikan rapido dari atas ke bawah atau dari bawah ke atas tidak disarankan karena kemungkinan rapido akan tertekan.

Sebelum digunakan pada kertas gambar, sebaiknya rapido dicoba terlebih dahulu pada kertas. Jika tintanya macet, rapido ditutup dan dikocok - kocok kemudian dicoba lagi sampai tintanya keluar dengan lancar. Jika tinta di dalam tabing masih ada tetapi tintanya tidak keluar itu berarti mata rapido dalam keadaan kotor dan harus dibersihkan. Mata rapido dapat dibersihkan dengan cara dicuci dengan air mengalir direndam dengan air hangat atau dengan pelarut tinta. Jika tinta rapido keluar secara terus menerus bukan berarti rapidonya bocor. Tinta yang keluar secara terus menerus dapat disebabkan karena adanya udara di dalam tabung yang terus menekan tinta keluar dari mata rapido. Udara ini muncul d dalam tabung karena pengisian tinta rapido yang kurang tepat.
