PERALATAN GAMBAR TEKNIK

Peralatan Gambar Teknik - Pemahaman tentang gambar teknik menjadi keharusan bagi setiap individu di bidang teknik, karena gambar teknik berperan penting sebagai sarana untuk mengkomunikasikan ide antar sesama profesional teknik. Proses pembuatan gambar teknik mengikuti pedoman yang ditetapkan oleh lembaga standar seperti ISO, ANSI, JIS, DIN, dan lembaga serupa.

Peralatan Gambar Teknik Beserta Fungsinya

Untuk menciptakan gambar teknik, penting untuk memiliki pemahaman tentang peralatan yang digunakan dalam proses tersebut. Baik Anda berurusan dengan gambar teknik dalam konteks otomotif ataupun mesin, peralatan yang digunakan umumnya serupa. Berikut ini adalah beberapa peralatan gambar teknik yang esensial beserta fungsinya yang perlu diperhatikan:

1. Kertas
2. Pensil
3. Rapidograph
4. Jangka
5. Penggaris
6. Mistar Skala
7. Busur Derajat
8. Penghapus
9. Pelindung Penghapus
10. Mal
11. Meja Gambar

1. Kertas

Kertas merupakan peralatan dalam gambar teknik yang bertindak sebagai media untuk menggambar. Terdapat dua varian kertas umum yang dipakai dalam pembuatan gambar, yakni kertas putih dan kertas kalkir. Ukuran kertas yang digunakan dalam pembuatan gambar teknik mengikuti standar ISO, meliputi format A seperti A0, A1, A2, A3, dan A4.

2. Pensil

Dalam proses pembuatan gambar teknik, pensil memiliki peran penting dalam menghasilkan garis, dimensi, tulisan, dan simbol yang diperlukan. Pensil tipe 2B, yang termasuk dalam kategori pensil lunak, umumnya dipilih untuk keperluan menggambar gambar teknik.

Dari segi cara kerjanya, terdapat dua jenis pensil yang dapat diterapkan dalam pembuatan gambar teknik. Pertama, pensil konvensional yang memerlukan pengasahan sebelum digunakan, dan kedua, pensil mekanik yang lebih praktis karena tidak memerlukan pengasahan. Kelebihan pensil mekanik adalah minimnya timbulnya limbah hasil pengasahan. Penggunaan pensil mekanik melibatkan pengisian grafit (lead) ke dalam tabung pensil dan penekanan tombol di bagian atas pensil hingga lead keluar dalam jumlah yang dibutuhkan.

Rapodigraph

Tidak jauh berbeda dengan pensil, rapidograph juga berfungsi dalam menggaris, mengukur dimensi, menulis teks, dan membentuk simbol dalam gambar. Berbeda dengan pensil yang menggunakan grafit sebagai mata tulis, rapidograph merupakan pena yang hadir dengan beragam ukuran ujung mulai dari 0,1 hingga 2,00. Dalam bentuknya, rapidograph menyerupai pensil mekanik yang terdiri dari beberapa komponen yang tergabung menjadi satu kesatuan.

Jangka

Fungsi utama jangka adalah menciptakan garis melingkar atau lengkungan, namun tak hanya sampai di situ, jangka pun bisa mempermudah konstruksi gambar geometris.

Jangka terdiri dari dua kaki, dimana pada kaki pertama terdapat jarum yang berperan sebagai pusat putaran untuk menciptakan lingkaran, sedangkan kaki satunya dapat dilengkapi dengan pensil atau rapidograph. Jarak antara kaki-kaki jangka bisa diatur sesuai kebutuhan gambar.

Penggaris

Penggaris yang digunakan pada gambar teknik biasanya adalah penggaris segitiga satu set tetapi ada juga jenis penggaris lainnya yang dapat digunakan untuk menggambar teknik di antaranya yaitu penggaris siku, penggaris T dan lain - lain.

Penggaris berfungsi sebagai alat bantu yang digunakan untuk membuat garis lurus. Penggunaan penggaris yang disarankan adalah penggaris segitiga karena akan lebih mempermudah proses penggambaran. Penggaris segitiga satu set terdiri dari dua buah segitiga yang memiliki sudut yang berbeda.

Mistar Skala

Menggambar suatu objek yang lebih besar atau lebih kecil tentu saja harus diskala agar sesuai dengan ukuran kertas yang tersedia atau sesuai dengan kebutuhan. Untuk mempermudah penyekalaan maka dapat digunakan mistar skala sebagai alat bantu.

Busur Derajat

Busur derajat secara umum digunakan untuk mengukur dan membuat sudut. Busur derajat memiliki rang ukur mulai dari 0° Sampai dengan 360°. Busur derajat biasanya terbuat dari plastik atau dari aluminium, keduanya memiliki fungsi yang sama.

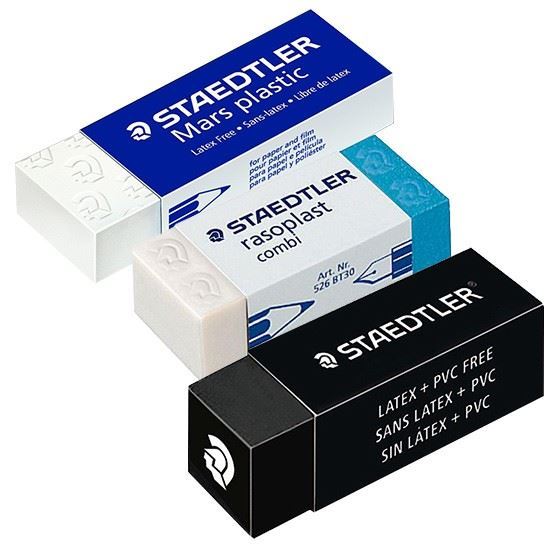

Penghapus

Penghapus digunakan untuk menghilangkan tulisan atau garis yang tidak diperlukan. Penghapus biasanya terbuat dari karet yang mampu menghilangkan garis atau tulisan tanpa merusak gambarnya.

Pelindung Penghapus

Pelindung penghapus digunakan untuk melindungi garis gambar agar tidak terhapus pada saat menghapus tulisan atau garis yang tidak diperlukan, Pelindung penghapus biasanya terbuat dari aluminium.

Mal

Mal pada gambar teknik digunakan untuk membantu membuat bentuk - bentuk tertentu menjadi lebih cepat. Ada banyak jenis mal yang digunakan pada gambar teknik di antaranya adalah mal lingkaran, mal elips, mal busur dan lain - lain.

Meja Gambar

Meja gambar digunakan sebagai alas kertas pada saat membuat gambar teknik. Meja gambar harus memiliki permukaan yang halus dan rata dengan ukuran yang lebih besar dari ukuran kertas yang digunakan.

Terdapat juga meja gambar yang dipadukan dengan arm atau tracker yang berfungsi untuk lebih mempermudah proses penggambaran. Hasil kombinasi ini sering juga disebut dengan mesin gambar.

Dari penjelasan di atas dapat disimpulkan:

• Peralatan gambar teknik yang digunakan untuk membuat sudut derajat adalah busur derajat dan untuk sudut - sudut istimewa dapat menggunakan penggaris segitiga
• Peralatan gambar teknik yang digunakan untuk membuat lingkaran beraturan adalah jangka dan mal lingkaran
• Peralatan gambar teknik yang digunakan untuk membuat garis - garis arsir sejajar adalah penggaris segitiga satu set
• Peralatan gambar teknik yang digunakan untuk membuat garis tegak lurus adalah penggaris segitiga atau dapat menggunakan jangka dengan cara yang dijelaskan pada tulisan yang membahas konstruksi geometris
• Peralatan gambar teknik yang digunakan untuk menulis keterangan gambar adalah pensil gambar dan mal huruf
• Peralatan gambar teknik yang digunakan untuk membuat garis lengkung adalah mal busur dan jangka
