PROYEKSI PERSPEKTIF GAMBAR TEKNIK: PENGERTIAN, JENIS JENIS PROYEKSI PERSPEKTIF

Proyeksi Perspektif - Pernahkah Anda berdiri di suatu tempat kemudian Anda melihat jauh ke depan? Pernahkah Anda memperhatikan jika semakin jauh melihat maka benda yang terlihat akan semakin kecil dan benda yang dekat terlihat lebih besar?

Pada kenyataannya, objek yang kita lihat dalam kehidupan sehari-hari akan terlihat besar jika dilihat dari dekat sedangkan semakin jauh objek yang dilihat mata maka akan terlihat semakin kecil. Begitu juga jika ada dua benda atau lebih yang letaknya sejajar, semakin jauh akan terlihat semakin dekat dan berimpit bahkan akan menjadi satu titik.

Pengertian Proyeksi Perspektif

        Apa yang dimaksud dengan proyeksi perspektif?

Proyeksi perspektif disebut juga dengan proyeksi konvergen atau memusat (sentral). Pada proyeksi perspektif, suatu objek digambar sesuai dengan yang dilihat mata atau kamera dari titik pengamatan tertentu. Pada dasarnya, proyeksi perspektif adalah metode geometrik untuk memproyeksikan objek pada sebuah bidang yang mirip dengan teknik fotografi. Ukuran benda yang digambar bergantung pada jarak titik pengamatan dengan bidang proyeksi dan bidang proyeksi ke objek.

Gambar proyeksi perspektif adalah gambar piktorial (gambar pandangan tunggal) yang terbaik tetapi penggambarannya sangat sulit dan rumit. Karena proyeksi perspektif memperlihatkan sebagaimana objek tersebut terlihat dan tidak menunjukkan bentuk dan ukuran sesungguhnya, proyeksi perspektif tidak cocok untuk digunakan menggambar mesin dengan bagian-bagiannya yang kecil dan rumit. Oleh karena itu, gambar proyeksi perspektif sangat jarang digunakan dalam gambar teknik mesin. Gambar proyeksi perspektif lebih cocok digunakan pada bidang arsitektur.

Jenis Proyeksi Perspektif

        Apa saja macam macam proyeksi perspektif?

Proyeksi perspektif terbagi menjadi tiga jenis yaitu proyeksi perspektif 1 titik hilang, proyeksi perspektif  2 titik hilang dan proyeksi perspektif 3 titik hilang.

1. Proyeksi Perspektif 1 Titik Hilang (One Point Perspective)

Proyeksi perspektif 1 titik hilang adalah metode proyeksi perspektif di mana pandangan (bidang) utama yang dipilih dari sebuah objek sejajar dengan bidang proyeksinya. Gambar proyeksi perspektif 1 titik hilang digunakan untuk menggambar objek yang terletak relatif dekat dengan mata. Letak objek yang cukup dekat mengakibatkan mata memiliki sudut pandang yang sempit sehingga garis garis batas benda akan menuju 1 titik hilang saja.

Gambar proyeksi perspektif 1 titik hilang hanya menggunakan 1 titik hilang di mana semua garis akan tertuju pada 1 titik. Gambar proyeksi perspektif 1 titik hilang merupakan gambar proyeksi perspektif yang paling mudah untuk digambar. Walaupun gambar proyeksi perspektif 1 titik hilang dapat terlihat alami tetapi gambar proyeksi perspektif 1 titik hilang juga sangat mudah terdistorsi.

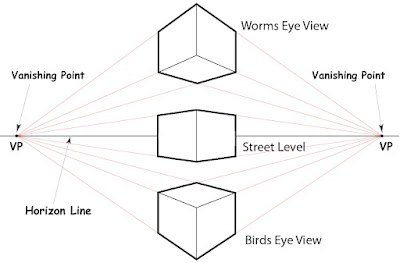

2. Proyeksi Perspektif 2 Titik Hilang (Two Point Perspective)

Proyeksi sentral selanjutnya yaitu proyeksi perspektif 2 titik hilang di mana dalam hal ini tidak ada satu pun pandangan (bidang) dari objek yang akan diproyeksikan yang terletak sejajar dengan bidang proyeksi. Proyeksi perspektif 2 titik hilang digunakan untuk menggambarkan benda yang letaknya relatif jauh dan letaknya tidak sejajar terhadap titik pengamatan. Karena titik pengamatan jauh dengan objek maka sudut pandang pengamatan akan melebar sehingga garis-garis batas benda akan menuju titik hilang sebelah kiri dan kanan.

Gambar proyeksi perspektif 2 titik hilang menggunakan dua titik hilang yang terletak berjauhan di sebelah kiri dan kanan untuk menggambarkan objeknya. Pada gambar proyeksi perspektif 2 titik hilang tidak  ada garis horizontal yang ditemukan kecuali pada objek yang memiliki kemiringan 45 derajat. Semua garis yang secara nyata terlihat sejajar horizontal akan terlihat miring menuju ke dua titik hilang.

Gambar proyeksi perspektif 2 titik hilang akan sulit digambar secara terukur. Dibandingkan dengan gambar proyeksi perspektif lainnya, gambar proyeksi perspektif 2 titik hilang menampilkan gambar terlihat lebih alami dan sedikit distorsi. Gambar proyeksi perspektif 2 titik hilang banyak digunakan untuk gambar-gambar desain eksterior.

3. Proyeksi Perspektif 3 Titik Hilang (Three Point Perspective)

Gambar proyeksi perspektif 3 titik hilang adalah proyeksi sentral di mana tidak ada satu pun pandangan (bidang) dari objek yang akan diproyeksikan yang terletak sejajar dengan bidang proyeksi. Gambar proyeksi perspektif 3 titik hilang terbentuk karena benda yang diamati berada jauh di bawah atau di atas garis horizon sehingga sudut pandang menjadi melebar ke segala arah.

Proyeksi perspektif tiga titik hilang secara umum terbentuk dari dua titik hilang yang terletak di garis horizontal dan satu titik hilang yang terletak di atas atau di bawah garis horizontal. Jika ditarik garis berurutan dari ke tiga titik hilang tersebut maka akan terbentuk segitiga sama sisi. Penggunaan gambar proyeksi perspektif tiga titik hilang dapat menyebabkan distorsi berlebih karena hampir semua garis tertuju ke titik hilang sehingga menggambarkan proyeksi perspektif tiga titik hilang memerlukan kemampuan visualisasi yang sangat baik.

Gambar proyeksi perspektif tiga titik hilang biasanya digunakan untuk menggambar bangunan yang tinggi dan berukuran sangat besar. Gambar yang dihasilkan proyeksi perspektif 3 titik hilang dapat disebut dengan "penglihatan mata burung" jika titik hilang berada di atas garis horizontal dan disebut dengan "penglihatan semut" atau "penglihatan kodok" jika titik hilang berada di bawah garis horizontal.
